Пароводяные горизонтальные подогреватели

Ёмкостные бойлеры ВПЕ (аналог СТД).

Подогреватель емкостной предназначен для нагрева воды в системах циклического горячего водоснабжения коммунальных (центральных тепловых пунктах, котельных), общественных, бытовых, производственных и пр. потребителей (зданий, сооружений) в т.ч. временных строений, где есть водопроводная вода с давлением до 5 кгс/см2.
Подогреватель пароводяной емкостной горизонтальный типа ВПЕ
состоит из корпуса, в виде бочки и змеевика из гладких профилированных труб.
В подогревателе пароводяном емкостном теплоносителем является пар или горячая вода.

Теплотехнические характеристики подогревателя пароводяного емкостного горизонтального типа ВПЕ: *

Условное обозначение обогревателя ВПЕ-0,4
(СТД-3073)
ВПЕ-0,64
(СТД-3074)
ВПЕ-1
(СТД-3068)
ВПЕ-1,6
(СТД-3069)
ВПЕ-2,5
(СТД-3070)
ВПЕ-4
(СТД-3071)
Рабочий объём, м3 0,4 0,64 1,0 1,5 2,5 4,0
Площадь поверхности теплообмена, м2 0,475 0,76 1,3 2,06 3,16 4,87
Температура греющего пара,°C 150
Температура нагревающей воды,°C 75
Число трубок змеевика, шт. 2 2 3 3 4 4

*Максимальное рабочее давление пара и воды - 0,5МПа (5кгс/см2)

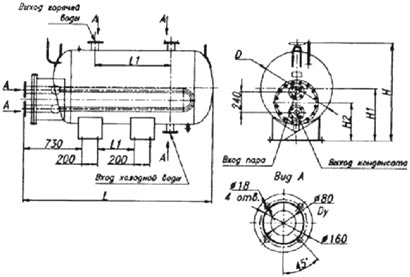

Габаритные и присоединительные размеры подогревателя пароводяного емкостного горизонтального типа ВПЕ

ЕВРОМАШ. Подогреватели (бойлеры) пароводяные емкостные горизонтальные ВПЕ

Условное обозначение обогревателя ВПЕ-0,4
(СТД-3073)
ВПЕ-0,64
(СТД-3074)
ВПЕ-1
(СТД-3068)
ВПЕ-1,6
(СТД-3069)
ВПЕ-2,5
(СТД-3070)
ВПЕ-4
(СТД-3071)
Наружный диаметр корпуса D, мм 720 720 920 920 1220 1220
Высота подогревателя H, мм 1450 1450 1710 1710 2010 2010
Длина подогревателя L, мм 1535 2160 2360 3460 3065 4430
Размер L1, мм 410 410 950 2050 1160 2800
Размер H1, мм     675 790
Размер H2, мм     480
Масса, кг 355 504 621 892 1755 2872
